1、數控銑床刀具半徑補償過程：銑削輪廓平面時，由于銑刀半徑不同，使得銑同一輪廓時的各把道具的中心軌跡都不相同。因此，就要使用半徑補償功能，按照圖紙的軌跡進行編程，可以減少編程的復雜程度。

進行刀具半徑補償，當?shù)毒咭苿訒r，刀具軌跡可以偏移一個刀具半徑。為了偏移一個刀具半徑，CNC首先建立長度等于刀具半徑的補償矢量（起刀點）。補償矢量垂直刀具軌跡。矢量尾部在工件上而頭部指向刀具中心。如果在起刀之后指定直線插補或圓弧插補，在加工期間，刀具軌跡可以偏置矢量的長度偏移。在加工結束時，為使刀具返回到開始位置，需撤銷刀具半徑補償方式。G00（或 G01） G41（或 G42） IP-D- .G40 IP；式中，G41為刀具半徑左補償（07組）；G42為刀具半徑右補償（07組）；IP為指定坐標軸移動；D為指定刀具半徑補償值的代碼（13位）；G40為刀具半徑補償取消（ 07組）。

2、說明：①偏置取消方式。當電源接通時，CNC系統處于偏置方式取消狀態。在取消方式中，矢量總是0,并且刀具中心軌跡和編程軌跡一致。②起刀。當在偏置取消方式指定刀具半徑補償指令（G41或G42,在偏置平面內，非零尺寸字和除D0以外的D代碼）時，CNC進人偏置方式。用這個指令移動刀具稱為起刀。起刀時應指定快速點定位（G00）或直線插補（G01）。如果指定圓弧插補（G02、G03）,系統會報警。處理起刀程序段和以后的程序段時，CNC預讀兩個程序段。

③偏置方式。在偏置方式中，由快速點定位（G00）、直線插補（G01）或圓弧插補（G02、G03）實現補償。如果在偏置方式中，處理兩個或更多刀具不移動的程序段（輔助功能、暫停等），刀具將產生過切或欠切現象。如果在偏置方式中切換偏置平面，系統出現報警，并且刀具停止移動。④偏置方式取消。在偏置方式中，當滿足下面條件中的任何一個，程序段被執行時，CNC進入偏置取消方式，并且這個程序段的動作稱為偏置取消：G40的程序段；指定了刀具半徑補償偏置號為0的程序段。

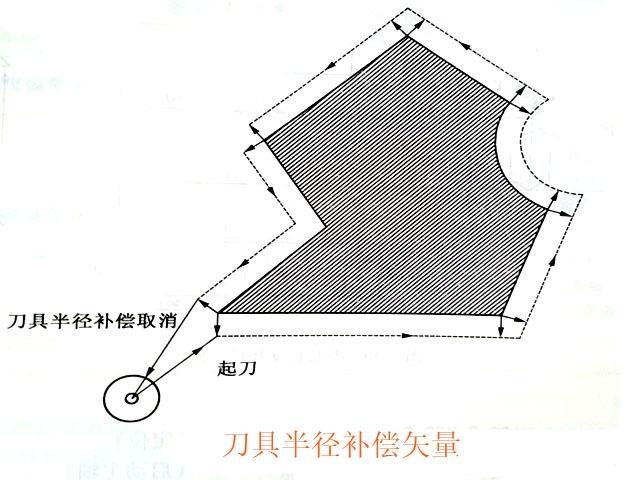

當執行偏置取消時，圓弧指令（G02、G03）無效。如果指定圓弧指令，系統報警并且刀具停止移動。⑤刀具半徑補償值的改變。通常，刀具半徑補償值應在取消方式改變，即換刀時。如果在偏置方式中改變刀具半徑補償值，在程序段的終點的矢量被計算作為新力具半徑補償值。如圖所示。

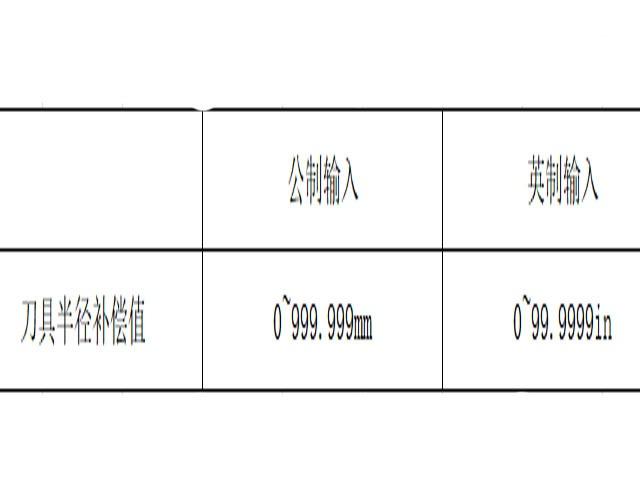

⑥正/負刀具半徑補償值和刀具中心軌跡。如果偏置量是負值（-），則G41和G42互換。即如果刀具中心正圍繞工件的外輪廓移動，它將繞著內側移動，或者相反。一般情況下，偏置量是正值（+），刀具軌跡編程如圖所示。如果偏置量改為負值（-），則刀具中心移動變成如圖所示。用這種特性，可以加工陰、陽兩個工件。⑦刀具半徑補償值設定。在MDI面板上，把刀具半徑補償值賦給D代碼。刀具半徑補償值的指定范圍。
