炮塔銑床由于規格型號較多，所以機床附件的配置也不相同。在機械加工中根據加工零件的大小，工件的最大長度和寬度以及高度尺寸，選擇工作臺尺寸的大小和機床X、Y、Z三個方向的行程，同時根據加工零件的復雜程度和加工工序圖的標準流程，選擇不同的機床配置和各種特殊附件，從而擴大機床加工零件的適用性。
|
型號Model |
MX-4HG |
|
工作臺面積 Work Table |
1270 x 254mm |
|
縱向行程（X-axis） Max. Longitudinal Travel |
810mm (自動進給) |
|
橫向行程（Y-axis） Max. Vertical Travel |
360mm |
|
垂向行程（Z-axis） Max. Cross Travel |
360mm |
|
導軌形式（X、Y、Z） Guide rail form |
▲■▲ |
|
主軸端面到工作臺距離 Distance from spindle to table |
470mm |
|
主軸電機功率 Horsepower |
3HP |
|
電壓 Voltage |
三相380V（或220V、415V、440V） |
|
頻率（H） Frequency |
50/60 |
|
主軸錐孔 Spindle Taper Type |
R8 （或NT30） |
|
主軸級速 Step Number 低速（Low Range） 高速（High Range） |
16steps
70、110、180、270、600、975、1540、2310rpm 140、220、360、540、1200、1950、3080、5440rpm |
|
主軸行程 Spindle Quill Travel |
120mm |
|
套筒進給速度/套筒外徑 Quill Feed/Quill O.D. |
0.04、0.08、0.15/85.725mm |
|
T型槽 T-Slot Slot No.×Width×Pitch |
3 x 16 x 65mm |
|
滑枕伸出臂行程 Ram Travel |
520mm |
|

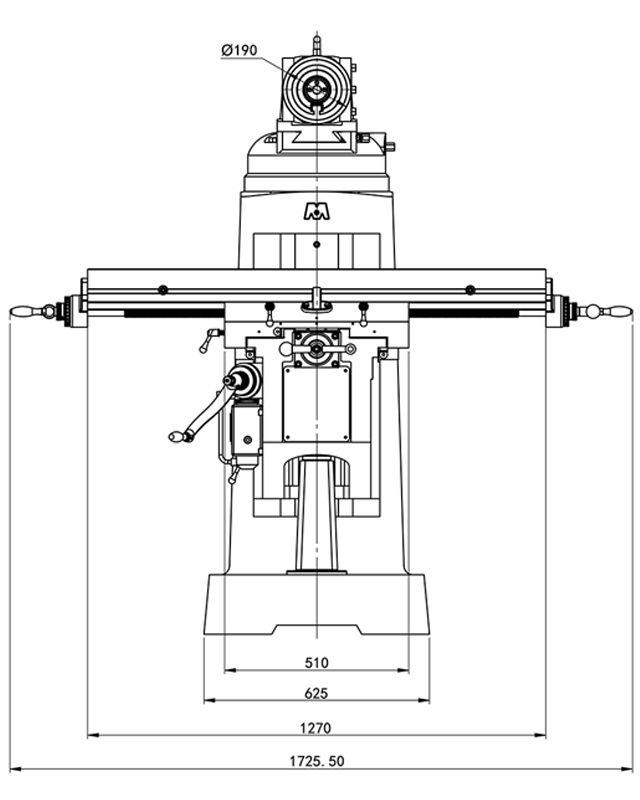

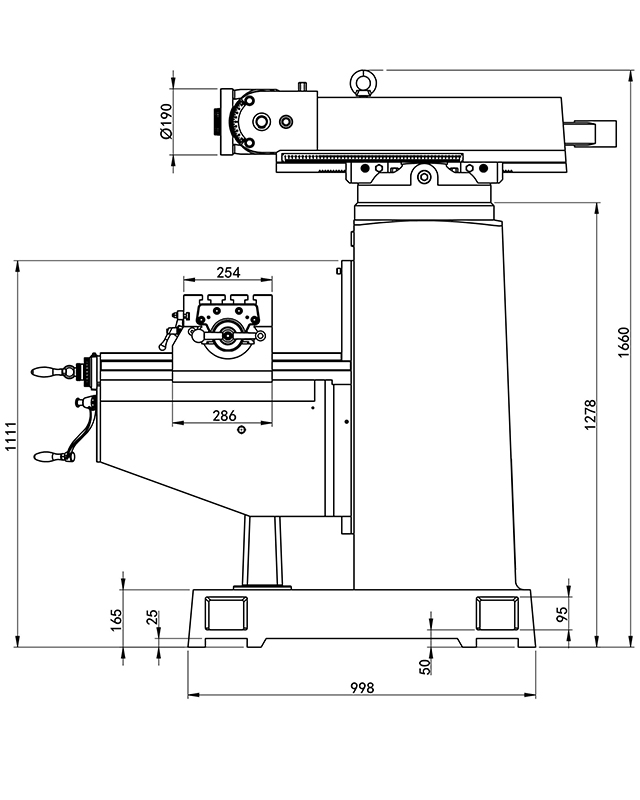

機床外型尺寸（長x寬x高） Machine Dimensions |
1650x1650x1900 |
|
重量 Weight |
1450kg |
|
機型 |
總功率 |
電流負荷 |
|
MX-4HG |
4KW |
6.5A |
